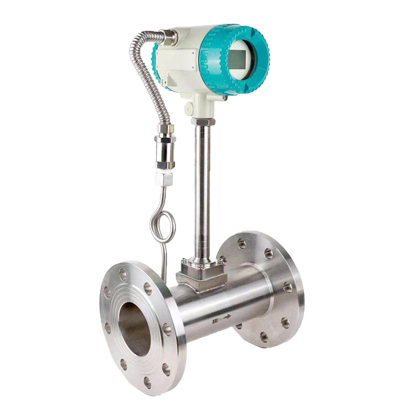

法蘭連接渦街流量計介紹▼▼▼
法蘭式渦街流量計適用于測量過熱蒸汽、飽和蒸汽、壓縮空氣一般氣體、水和液體的質量流量和體積流量。LUGB渦街流量計具有遠傳型、溫壓補償型、現場顯示型等多場景使用的渦街流量計，可廣泛應用于石油、冶金、環保、食品、紡織、電力、化工等多個行業。
LUGB渦街流量傳感器是以卡門和斯特羅哈爾有關旋渦的產生和旋渦與流量關系的理論為依據來測量蒸汽、氣體及低粘度液體的流量。在表體中垂直插入式一根三角柱即旋渦的發生體，當表體中有介質流過時，在三角柱的后面交替產生方向相反有規則的卡門旋渦，其旋渦的分離頻率F與介質的流動速度V成正比。通過傳感頭檢測出旋渦的個數，就可以測算出流體流速，再根據表體口徑計算出被測介質的體積流量。
法蘭連接渦街流量計特點▼▼▼
1、介質通用性好，可測量蒸汽、氣體和液體。
2、蒸汽：飽和蒸汽和過熱蒸汽。
3、氣體：空氣、氧氣、氮氣、天然氣、液化氣、氨氣、氯氣、烷、烯、烴等各種氣體。
4、液體：水、軟化水、汽油、煤油、柴油、液化石油、液氨、光氣、烷、烯、醇、醛等各種化工液體。
5、智能一體化設計，能現場顯示瞬時流量和累積流量及儀表系數。
6、微功耗雙電源設計，內部參數長期保存。
7、法蘭式渦街流量計的檢測探頭采用優化組合結構和特殊工藝技術封裝，抗振性能優越。
8、壓電元件是鑲嵌在探頭體內，內部無填充料，性能穩定可靠。
9、法蘭式渦街流量計的檢測元件不接觸介質，無可動件，壓力損失小。
法蘭連接渦街流量計技術參數▼▼▼
| 性能 | 技術參數 |
| 測量介質 | 液體、氣體、飽和蒸汽、過熱蒸汽 |
| 精度等級 | 液體±1.0%，氣體（蒸汽） ±1.5%，插入式±2.5% |
| 工作壓力 | 1.6MPa，2.5MPa，4.0MPa，6.4MPa |
| 介質溫度 | 普通型-40～150℃ 中溫型-40～250℃ 高溫型-40～300℃ |
| 輸出信號 | 三線電壓脈沖，低電平0～1V，高電平 > 4V，占空比50%； 二線制標準電流4～20mA；三線制標準電流0～10mA |
| 工作環境 | -35℃～+60℃ |
| 工作電源 | DC12V；DC24V |
| 殼體材料 | 碳鋼、不銹鋼 |
法蘭連接渦街流量計選型▼▼▼
測量介質：渦街流量計是一種速度式流量計，它的原理，決定了它的測量介質類型，可以是液體，也可以是氣體或蒸汽。目前，絕大多數工業場合，比如氮氣，壓縮空氣，蒸汽，導熱油等，多是采用的法蘭連接式渦街流量計來測量；
管道口徑：法蘭連接式渦街流量計按照安裝方式的不同，可以分管道式和插入式安裝。對于管道式來說，管道口徑和大多數其他流量計一樣，小的是DN15，大的話，則是可以到達DN300。如果需要更大的口徑的話，可以選擇插入式安裝，常規口徑范圍大可以到達DN2000，DN2000以上口徑則按照協議供貨；
測量精度：法蘭連接式渦街流量計的精度也有好幾個等級，而且是按照測量介質來分的。管道式的渦街流量計，如果是測液體的話，測量精度可以達到1.0級，測氣體的話，精度可以達到1.5級。如果是插入式的渦街流量計，精度可以達到1.5級和2.5級；
介質溫度：通常來說，分為三個范圍，分為常溫，中溫和高溫。溫度范圍分別是-40～100℃(常溫)、100～250℃(中溫)、100～320℃(高溫)。如果現場介質溫度更高的話，比如說一些過熱蒸汽，可以用孔板流量計來測量；
公稱壓力：主要是按照安裝方式來分，市場上主要需求如下幾類，例如法蘭卡裝型(2.5MPa)、法蘭連接型(1.0/1.6/2.5MPa)，插入式安裝型(1.6MPa/2.5MPa/4.0MPa)；
供電電源：按照目前市場上需求，主要有+12VDC(三線制脈沖輸出)、+24VDC(三線制脈沖輸出型及二線制電流輸出型)3.6V鋰電池、雙供電
輸出信號：按照目前市場上需求，主要有電壓頻率脈沖輸出、兩線制4-20mA輸出和HART輸出。另外，有些場合可能需要數字量輸出，我們也能提供modbus的RS485通訊。
法蘭連接渦街流量計應用場景▼▼▼
法蘭式渦街流量計是一種用于測量液體、氣體和蒸汽的流量儀表，主要應用于石油、化工、制藥、造紙、冶金、電力、環保、食品等行業。
法蘭連接渦街流量計安裝注意事項▼▼▼
1.在管道截取相應的尺寸，將配對法蘭分別焊接在截取管道上下游段上，焊接時直管段的內徑嚴格垂直與管道同心。
2.把渦街流量計夾在焊有配對法蘭截取的上下游管道上，用螺栓緊固，上下游直管段與流量計保持同軸。
3.流量計的安裝方式：可以垂直或水平安裝詳；詳細可見“如何正確使用渦街流量計”；介質溫度過250℃，傳感器應水平安裝。
4.流量計與管道在必要時應良好接地，接地電阻≤10Ω，可以減弱信號干擾。
我們能提供的服務 ▼▼▼
A、根據需求推薦選型及報價；B、產品個性化定制；C、7*24小時全國服務熱線 ；D、上門指導安裝。
